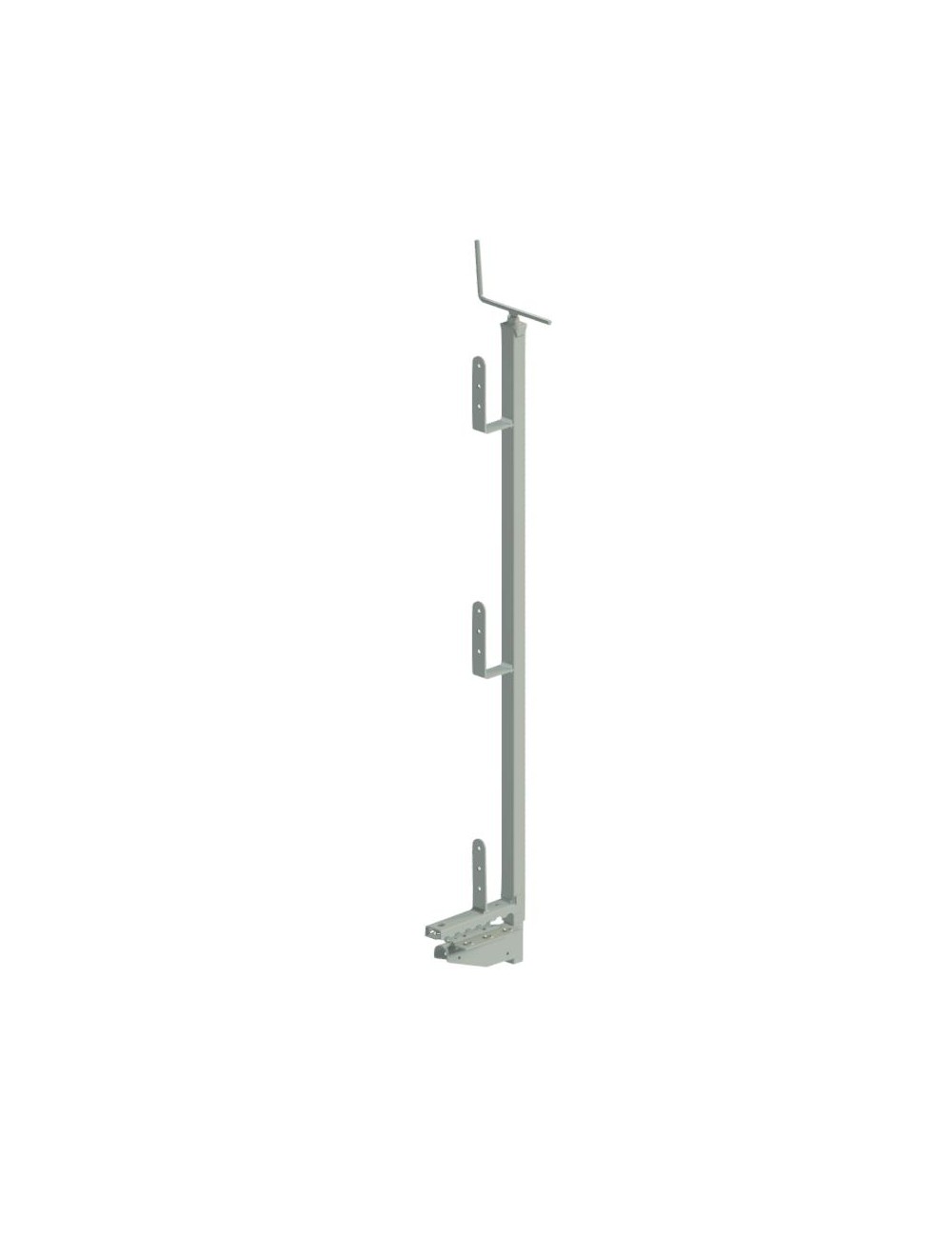

Parapetto universale con bascula csc art.103

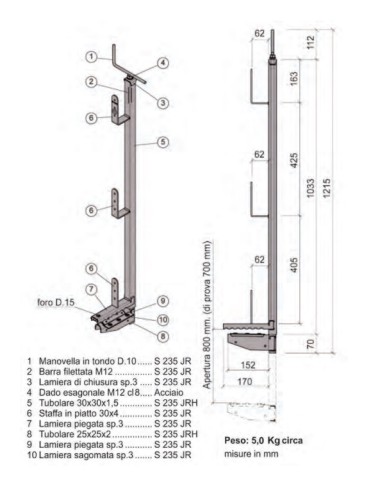

Il parapetto è formato da due elementi collegati fra di loro da una barra filettata.

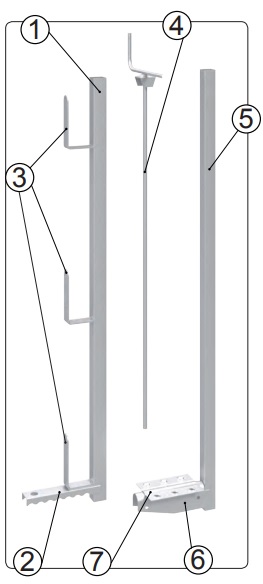

Il primo elemento è costituito da un tubo quadro:

(1) con saldata: alla base una morsa in lamiera dentellata e forata

(2) tre staffe

(3) Per i correnti corrimano, intermedio e per l’elemento fermapiede. Questo elemento porta al suo interno la barra filettata con una maniglia saldata

(4) per il collegamento con la parte inferiore mobile, la quale ha la funzione di serraggio del parapetto sulla struttura di supporto. Il secondo elemento è formato da un tubo quadro

(5) scorrevole all’interno del primo e, nella parte inferiore, da una lamiera piegata a C

(6) che porta una bascula orientabile per adattarsi anche a piani inclinati

(7). Apertura della morsa fino a 800 mm.

Il parapetto è stato realizzato e certificato per essere utilizzato come sostegno di protezione provvisoria contro la caduta dall’alto, di cose e persone,

per pendenze minori di 10°.

Come previsto dalla Norma, esso è in grado di sostenere una persona che

camminando si appoggi alla protezione e arrestare una persona che cada

nella direzione della protezione stessa.

L’utilizzatore deve verificare l’efficacia dell’ancoraggio con riferimento ai

carichi trasferiti allo stesso (vedere paragrafo: CARICHI TRASFERITI DAL

MONTANTE AL MANUFATTO DI ANCORAGGIO) e indicati dal presente manuale

in base alle effettive condizioni del manufatto al quale ci si ancora.

L’utilizzo deI sistema di protezione in Classe A richiede alcune condizioni di impiego come indicate nella Norma EN 13374:

- La pendenza della superficie di lavoro (piano di calpestio) rispetto al piano

orizzontale deve risultare inferiore a 10° (vedere EN 13374).

- L’inclinazione del parapetto non deve scostarsi dalla verticale di oltre 15°

verso l’interno o verso l’esterno (vedere EN 13374).

- La distanza tra il punto più alto del corrente principale (corrimano) e la

superficie di lavoro deve essere almeno 1m, in qualunque punto, misurata

perpendicolarmente alla superficie di lavoro (vedere EN 13374).

Condizioni generali di impiego

L’uso in sicurezza è garantito anche se vengono

rispettate le indicazioni di seguito riportate:

- Non utilizzare l’attrezzatura se si dubita del

suo uso in sicurezza.

- L’attrezzatura dev’essere utilizzata da personale con un addestramento adeguato e in buone

condizioni psicofisiche.

- È vietato l’impiego dell’attrezzatura da parte

di persone sotto l’effetto di alcolici, farmaci,

sostanze stupefacenti che potrebbero compromettere il livello di attenzione durante l’uso.

- Sono vietate modifiche o aggiunte all’attrezzatura, anche se di entità ritenute non rilevanti.

Eventuali modifiche o aggiunte non autorizzate,

rendono nulla la garanzia sul prodotto e su

eventuali danni procurati.

- È vietato l’impiego dei dispositivi per qualsiasi

utilizzo diverso da quanto descritto nel presente

manuale.
